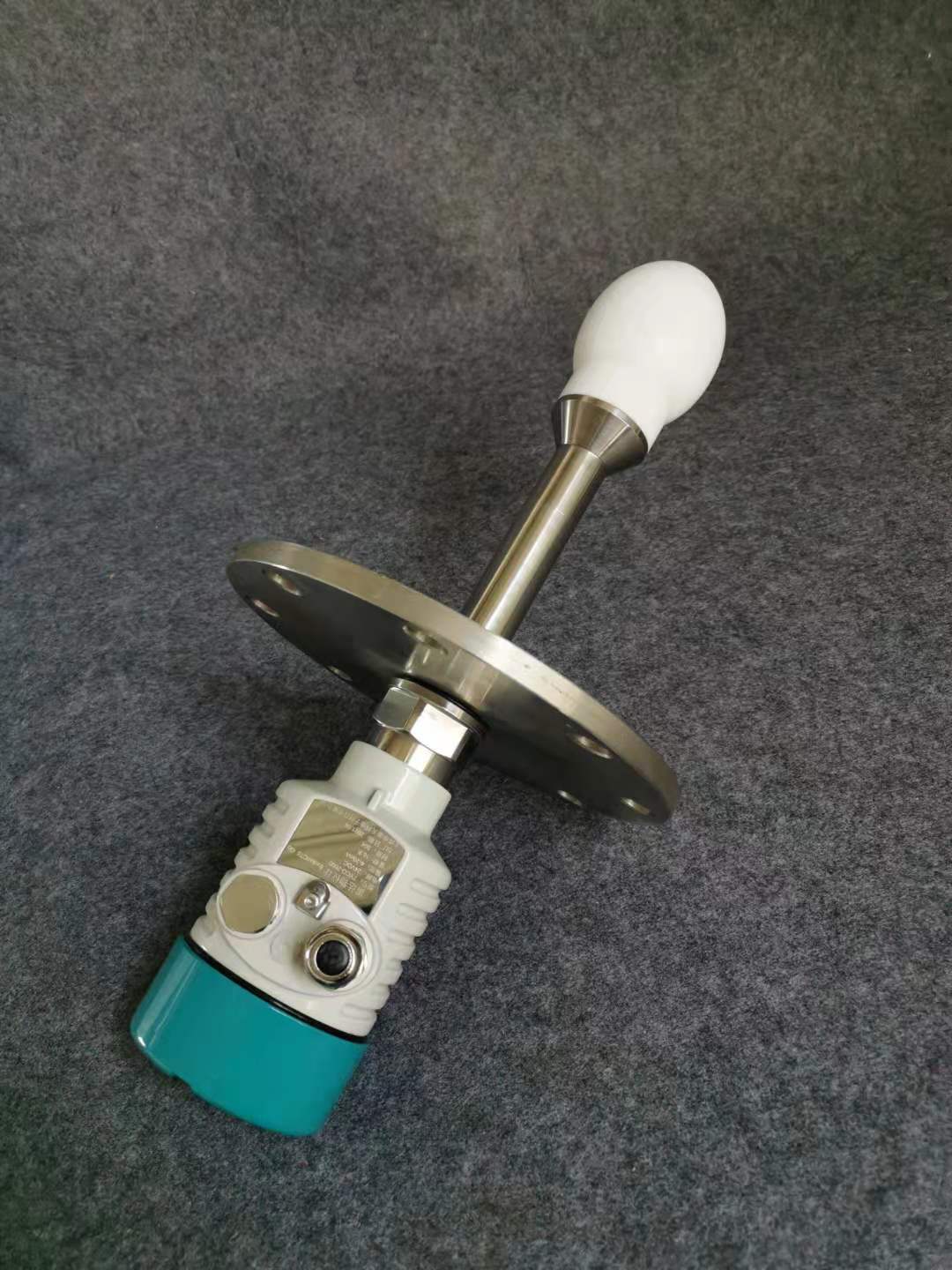

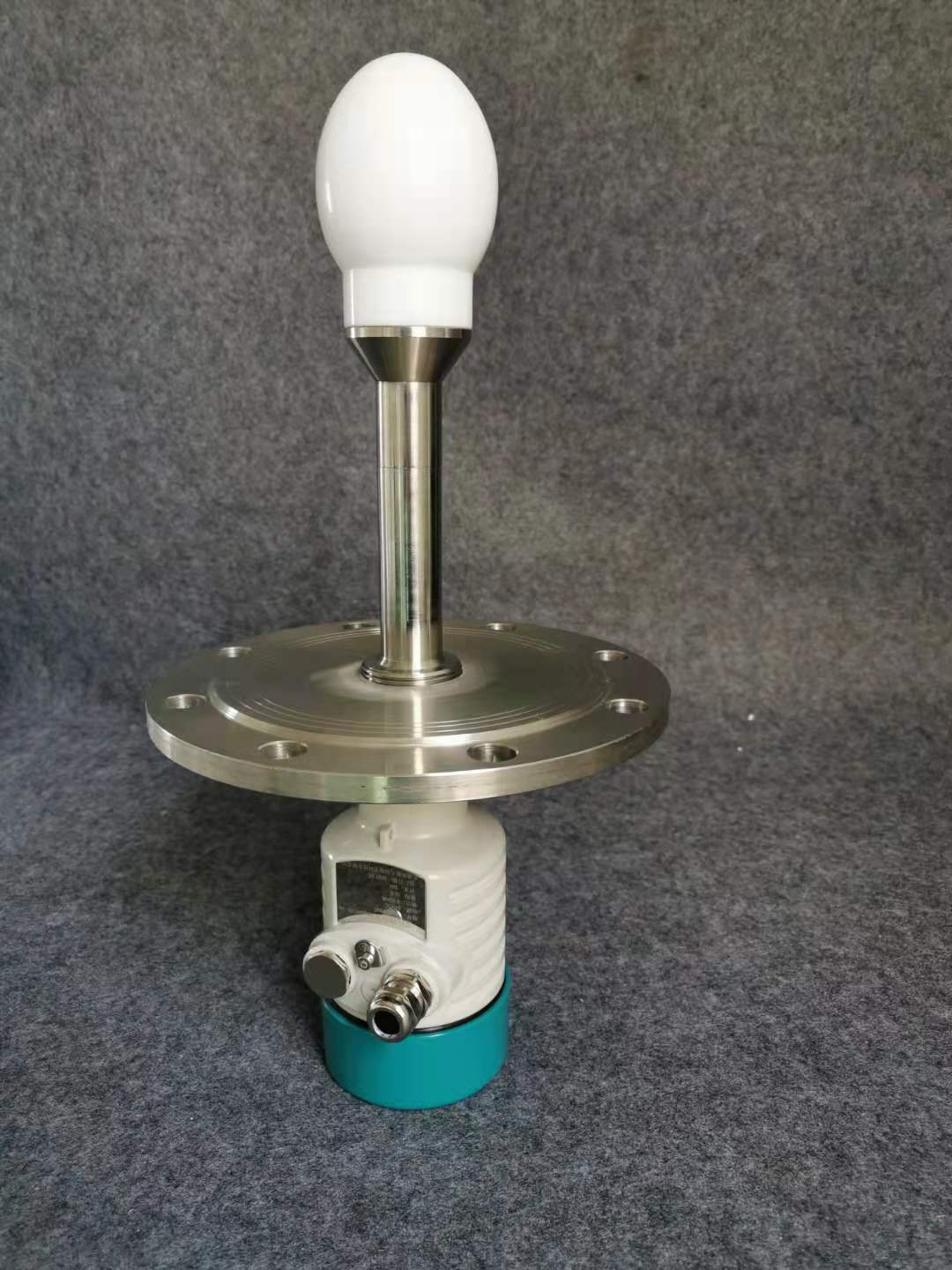

雷達料位計的結構組成包括主體、連接法蘭和天線三部分。工作過程中，微波信號源輸出一個波幅恒定的線性調頻的微波信號，發射頻率隨時間線性增加，當發射出去的連續波遇到液面發射時，它比發射信號滯后了一定時間。

　　根據天線與波導管的連接方式雷達料位計則分為兩種形式，即喇叭型和直接型。其探測器采用的是線性調頻連續波測距原理，即天線發射的微波是頻率波線性調制的連續波,當回波被天線接收到時,天線發射頻率已經改變。

　　1、選型不當引起的故障

　　雷達料位計根據測量原理的不同，有普通型和精密型兩種類型的儀表。其中普通型采用脈沖式時間行程測量原理PTO，該類型儀表精度一般，發射角較大，抗干擾回波能力差，價格較低，適于一般場合。

　　精密型則采用變頻連續波技術FMCW。該類型發射角小，能量集中，抗干擾能力強，精度高，可測某些固態物料，一般用于有蒸汽、湍流、攪拌、泡沫等復雜環境。

　　如果選型不當，比如在復雜環境中，選用了抗干擾能力差，儀表量程太小的普通型雷達料位計，則會出現測量不準的情況。而選用精密型雷達料位計則可以避免。

　　2、安裝不當引起的故障

　　雷達料位計如果安裝不當，將引起干擾回波。實際應用中常出現雷達不垂直液面安裝，安裝在進料口上方，或安裝在攪拌器上方，天線伸出接管10mm等情況，使雷達不能穩定測量。

　　（1）儀表安裝在進料口上方的故障

　　如果雷達料位計安裝在進料口太近的位置，常會在進料時出現料位上下跳動或測量值死在最高值等現象。重新選取安裝位置，避開進料口后，儀表基本上能穩定測量。

　　（2）儀表安裝在攪拌器上方的故障

　　帶有攪拌器槽罐的物位測量，一般選帶回波處理軟件功能的精密型儀表測量。應用時應注意兩個方面：

　　一是參數的正確設置，除空槽、滿槽的設置外，還需設置其它參數如應用條件選擇選帶攪拌或帶泡沫選項；二是虛假回波的存儲，虛假回波存儲是處理由罐內障礙物引起的干擾回波，一般只能儲存明顯的由罐內障礙物引起的回波。對料位以上已測得的虛假回波在確認是假回波后，自動儲存到虛假回波列表中。對料位以下將引起的虛假回波，如果知道障礙物的準確位置，可手動輸入一數值，儲存到虛假回波列表中。

　　3、利用參數設置可解決的一些故障

　　儀表調試過程中，在熟悉工況后，應檢查儀表的設置參數。包括基本參數如天線的類型、尺寸、材質，罐子高度、形狀、類型，罐底類型，罐內環境等。高級參數有信號幅值的門限值、上盲區、下盲區、滿灌處理、空罐處理、罐底可見性、表面回波跟蹤設置等。在滿罐或空罐時如果出現故障，則根據情況，調整相應參數即可排除。

　　1、蒸汽的影響

　　故障表現：蒸汽對桿式天線影響稍大，常出現測量值上下跳動或測量值誤差大等情況。

　　解決辦法：一般將天線上冷凝水擦拭干凈或儀表參數復位重新設置參數后正常。

　　2、探頭結疤的影響

　　故障表現：探頭結疤一般針對喇叭口天線，儀表在運行一段時間后雷達料位計的探頭上粘有灰塵，介電常數很小的掛料在干燥狀態下不影響測量，而介電常數很高的掛料則對測量有影響。

　　解決辦法：如果影響到測量的正常進行，則需對天線進行清理，一般可用壓縮空氣吹掃（或清水沖洗），還可用酸性清洗液清洗堿性結疤，

　　清理灰塵和結疤后則儀表工作恢復正常，但在清洗期間不能進行料位測量。

　　3、雷達料位計斷纜現象

　　故障原因：連接天線探頭的鋼纜出現斷裂的主要原因是罐內溫度高、壓差較大，鋼纜往復的拉伸彎曲所致。

　　解決辦法：如鋼纜長度夠用，可重裝探頭并將到頂信號條形磁鋼位置從新調整好，可繼續使用。如鋼纜不夠長時，可按以下方法處理。
